總體介紹

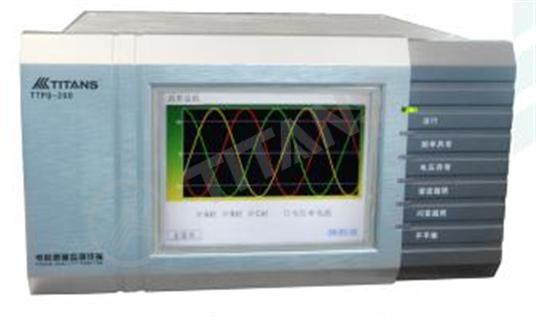

TTPQ-200 系列高端電能質量監測裝置是珠海泰坦科技股份有限公司遵循2009《電能質量監測終端技術規范》試行國標、EN50160、IEC61000-4-30（4-15、4-7）電能質量標準要求研制的集實時監測、諧波分析、波型采樣與電壓上沖/下陷記錄、閃變監測、電壓不平衡度測量、波型的暫態捕捉、事件記錄、測量控制等多功能為一體的電能質量監測裝置。應用于電網各電壓等級電能質量重要參數的測量，結合珠海泰坦自主研發的軟件系統TPQCMS 可構建省級、地市級、本地的電能質量監測管理系統。
屬于電能質量管理系統的在線監測終端設備。
主要監測功能及特點
該系列裝置是我公司在TTPQ-100型的基礎上，研究總結國內外電能質量監測裝置特點而設計開發的新產品，
裝置主具有如下特點：
1) 采用ARM微處理器和32位DSP，具有強大的邏輯控制能力和數據處理能力；
2) 采用高性能的嵌入式實時操作系統作為軟件平臺，高級語言編程，保證了系統的高可靠性和高移植性；
3) 數據采集部分采用6通道、同步采樣的16位高速A/D轉換器，每周波1024點采樣，采集精度高，測量精度滿
足國家標準關于電能質量監測指標的要求；
4) 實現了3秒記錄周期內無縫測量，為精確評估電能質量指標提供準確及時的數據源；
5) 嚴格按照標準要求的測量方法，滿足IEC61000-4-30A級一致性要求，間諧波分辨率為5Hz；
6) 暫態事件捕獲功能；
7) 大容量的存儲空間，滿足電能質量監測裝置對數據存儲的要求，實時數據掉電不丟失；
8) 歷史數據采用文件存儲形式，可保存90天的歷史數據文件；
9) 強大的通訊接口，裝置配置了兩路工業以太網接口，通訊速率高達10Mbps，兩路以太網循環冗余配置，保
證通訊可靠性，還配置有RS232C、RS485、USB通訊接口，可選擇多種通訊方式與遠方管理中心交互數據；
10) 人機接口采用5.7寸真彩顯液晶和觸摸屏，界面美觀，操作人性化。
