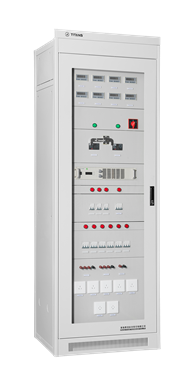

系統簡介
繼電保護試驗電源屏主要應用于發電廠、變電站作為標準的繼電保護試驗電源。是我公司依據能
源部《發電廠、變電所工程和繼電保護試驗儀表配置定額》、《繼電保護試驗條例》和《電力系
統繼電保護及安全自動裝置反事故措施要點》的有關規定設計制造的產品，它為現場繼電保護設
備試驗檢測提供可靠、穩定、方便的交直流試驗電源。
系統特點
1、 采用三相交流380V電源供電，輸出電壓380V/220V和100V/55V等。輸出路數根據需要配置。
2、交流電源經隔離變壓器將系統電源與試驗電源隔離，并在初級與次級之間加裝屏蔽，使試驗電
源免受電網暫態過程和其它諧波干擾。
3、直流電源采用高頻開關電源模塊，輸出電壓在50---270V或0---130V連續可調，以適應不同試驗
項目的需要
4、采用高頻開關電源技術，輸出的直流紋波系數≤0.5%；穩壓精度≤±0.5%；穩流精度≤±1%。
