系統運用及概述

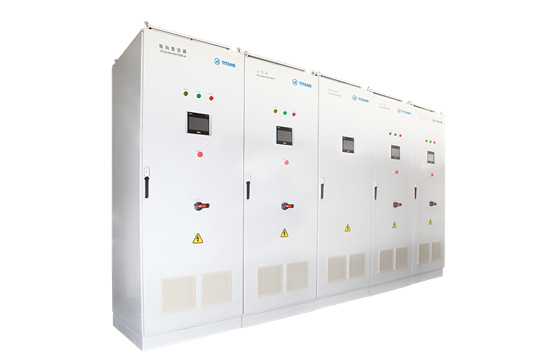

低壓有源電力濾波器（TAPF）主要用于低壓400V交流配電系統中，采用現代電力電子技術和
基于高速DSP器件的數字信號處理技術研制的新型電力諧波治理和無功補償專用設備。它由指
令電流運算電路和補償電流發生電路兩個主要部分組成。指令電流運算電路實時監視線路中
的電流，并將模擬電流信號轉換為數字信號，送入高速數字信號處理器（DSP）對信號進行處
理，將諧波與基波分離，并以脈寬調制（PWM）信號形式向補償電流發生電路送出驅動脈沖，
驅動IGBT功率模塊，生成與電網諧波電流幅值相等、極性相反的補償電流注入電網，對諧波電
流進行補償或抵消，主動消除電力諧波。
技術指標
|
型號 |
TAPF3或4系列 |
|
電網電壓 |
Ue±15% |
|
電網頻率 |
50Hz±1 |
|
補償電流 |
50A、75A |
100、150、200、300、400A |
|
諧波補償次數 |
2-50次，并可對特次諧波選定補償 |
|
補償諧波能力 |
≥90%（負載電流畸變率≥20%）；≥97%（負載電流畸變率≥50%） |
|
中性線諧波補償能力 |
1倍或3倍相線諧波電流 |
|
全補償響應時間 |
≤10mS |
|
補償方式 |
諧波補償、無功補償或諧波、無功同時補償 |
|
并機運行 |
最多16臺 |
|
保護 |
電網過欠壓、錯缺相、過流；散熱器、電感過熱保護；直流母線過欠壓、過載限流保護等。 |
|
顯示功能 |
- 功率、功率因數、電壓電流值、各次諧波電流值（頻譜圖）、THD、電流波形；
- 負載電流值、濾波器輸出電流值；
- 運行方式設定、故障信息等。
|
|
通信接口 |
隔離RS485/232、以太網口 |
|
冷卻方式 |
強迫風冷 |
|
噪音 |
≤65dB |
|
防護等級 |
IP30 |
|
運行環境溫度 |
-25℃-50℃ |
|
結構尺寸（WxDxH） |
482x500x267mm |
800x800x2200mm |
