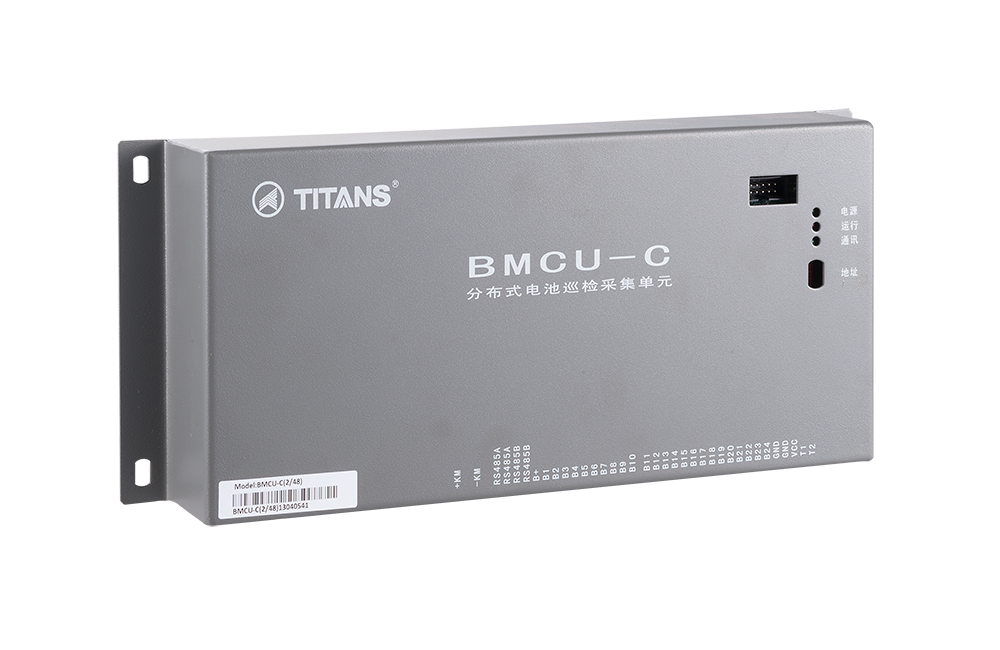

采集單元

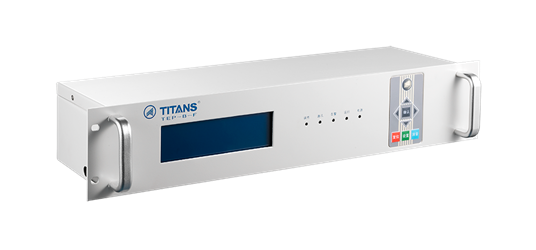

微機型電池巡檢裝置主要技術指標
|
監測路數 |
最大180節蓄電池，1組蓄電池總電壓、1組蓄電池充放電電流 |
|
工作電源 |
DC85 ~ 286V或DC40~60V |
|
蓄電池組電壓測量 |
DC0~500V |
|
電壓測量精度 |
±0.5% |
|
電流測量精度 |
±1% |
|
內阻測量精度 |
±5% |
|
溫度測量精度 |
±1℃ |
|
可存儲故障記錄數 |
256次 |
|
巡檢周期 |
2秒 |
|
通訊接口 |
RS232、RS485、S-BUS；可選配以太網口 |
|
通信規約 |
泰坦規約；可選IEC61850規約、CDT451-91、MODBUS |
|
對時 |
具有GPS硬件對時功能，IRIG-B或PPH、PPS、PPM |
|
顯示 |
中文液晶顯示，按鍵操作。 |
|
標準功能 |
檢測蓄電池組總電壓、充放電流、單體電池電壓、環境溫度； |
|
選配功能 |
選配內阻采集模塊可檢測單體電池電壓、溫度及內阻；選配放電模塊實現核容功能。 |
內阻采集模塊主要技術指標
|
電壓測量范圍 |
LV 1.5 ~ 3V、HV 4.8 ~ 15V |
|
電壓測量精度 |
≤±0.5% |
|
溫度測量范圍 |
-10 ~ +70℃ |
|
溫度測量精度 |
≤±1℃ |
|
內阻測量范圍 |
0.05 ~ 250mΩ |
|
內阻測量時間 |
≤5 S |
|
動態放電電流 |
5 ~ 8A |
|
內阻測量重復率（一致率） |
≥±98% |
|
睡眠方式靜態工作電流 |
≤3mA |
